Sistema Danosa

Cubiertas extensivas e intensivas
Espacios verdes en zonas urbanas

Cubiertas extensivas e intensivas

La cubierta ajardinada Danosa deberemos evaluar previamente si la cubierta necesita de un sistema de aislamiento, en tal caso hablaremos de cubierta ajardinada invertida. Podremos elegir entre diferentes grosores de aislamientos (XPS), el aislamiento viene en un formato de plancha rígida de espuma de poliestireno extruido para aislamiento térmico de cubiertas.

La cubierta ajardinada intensiva se caracteriza por el uso de especies vegetales que necesitan un aporte constante de agua y nutrientes para su desarrollo. Se define como una cubierta vegetal que se utiliza para crear un espacio verde en una zona urbana. Este tipo de cubiertas suelen utilizarse en edificios residenciales, comerciales y públicos.

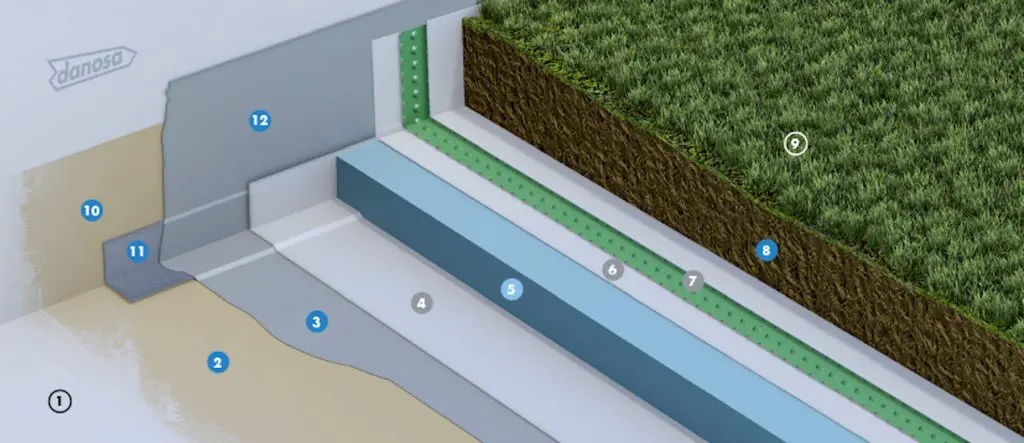

CUBIERTA

  • 1 Impermeabilización ARGOSEC® M-25 Élite
  • 2 Antipunzonante geotextil DANOFELT® PY 300
  • 3 Lámina impermeabilizante DANOPOL® FV 1.2
  • 4 Capa separadora geotextil DANOFELT® PY 300
  • 5Aislamiento térmico DANOPREN® TR
  • 6 Capa separadora geotextil DANOFELT® PY 200
  • 7 Capa drenante y filtrante DANODREN® JARDÍN
  • 8 Sustrato vegetal DANOGREEN® Terra
  • 9 Plantación intensiva

PERIMETRAL

  • 10 Capa antipunzonante geotextil DANOFELT® PY 300
  • 11 Banda de terminación DANOPOL® FV 1.2
  • 12Perfil de sujeción colaminado DANOSA® TIPO B
  • 13 Sellado elástico ELASTYDAN® PU 40 GRIS

Ventajas y Aplicaciones de Danosa

Ventajas

Aplicación

Beneficios de las cubiertas ajardinadas

Mejora de la calidad del aire

Las plantas absorben el dióxido de carbono y emiten oxígeno, lo que ayuda a mejorar la calidad del aire.

Reducción del ruido

Las plantas absorben el ruido, lo que ayuda a crear un ambiente más tranquilo.

Mejora del aislamiento térmico

Las plantas ayudan a aislar el edificio, lo que reduce el consumo de energía.

Incremento del valor de la propiedad

Las cubiertas ajardinadas pueden aumentar el valor de la propiedad.

Prescripciones técnicas

Características técnicas y medidas

FunciónProductoDescripciónPropiedadValor
SoporteARGOSEC® M-25 ÉliteEnfoscados estructurales proyectados de baja retracciónRendimiento100 kg/m²
AntipunzonamientoDANOFELT® PY 300Geotextil no tejido formado por fibras de poliéster.Gramaje300 g/m²
ImpermeabilizaciónDANOPOL® FV 1.2Lámina termoplástica de PVC no adherida de alta durabilidad.EN 13956: Láminas flexibles para
SeparaciónDANOFELT PY 300Geotextil no tejido formado por fibras de poliéster.Gramaje300 g/m²
Aislamiento térmicoDANOPREN® TRPlanchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua.Conductividad térmica (EN 12667)λ = 0,033 – 0,037 W/m·K
SeparaciónDANOFELT® PY 200Geotextil no tejido formado por fibras de poliéster.Gramaje200 g/m²
Drenaje y filtraciónDANODREN® JARDÍNLámina nodular de polietileno de alta densidad (PEAD) y geotextil de polipropileno incorporado.Drenaje (ISO 12958)0,5 L/m·s

Cubierta plana ajardinada intensiva constituida por:

Soporte de impermeabilización en formación de pendientes, ARGOSEC® M-25 Élite (o similar) de espesor medio 50 mm, capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,2 mm de espesor, DANOPOL® FV 1.2; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y filtrante formada por lámina de polietileno DANODREN® JARDÍN; listo para cubrir con sustrato vegetal DANOGREEN® Terra, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; y plantación intensiva.

Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada.

Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS.

Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y arqueta de registro de jardinería.

Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO nº 551/10. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416.

Si necesita el suministro de materiales, asesoramiento técnico para una cubierta ajardinada Danosa o bien que podamos contar la ejecución e instalación puede...
